| 序號 | 故障名稱 | 故障說明 | 故障現象 |
| 故障1 | 壓縮機高壓保護故障 | 軟件高壓報警 | 壓縮機停機 |
| 故障2 | 壓縮機低壓保護故障 | 軟件低壓報警 | 壓縮機停機 |
| 故障3 | 冷卻水流量故障保 | 軟件流量報警 | 壓縮機停機 |
| 故障4 | 冷凍水流量故障保護 | 軟件流量報警 | 壓縮機停機 |
| 故障5 | 冷卻風機故障 | 軟件流量報警 | 壓縮機停機 |
| 故障6 | 冷凍水泵停機故障 | 軟件流量報警 | 壓縮機停機 |
| 故障7 | 冷卻水泵停機故障 | 軟件流量報警 | 壓縮機停機 |
| 編號 | 名稱 | 單位 | 數量 | |
| 1 | 配電控制柜，網絡式機柜 | 套 | 1 | |
| 2 | 三相4P帶漏電開關 | 只 | 32A | |
| 3 | 三相保險 | 臺 | 1 | 32A |
| 4 | 450V電流表，30A電流表 | 個 | 1 | 6L2 |
| 5 | 開關電源:為控制系統提供電源 | 套 | 1 | Q60.:提供+24V.+5V |
| 6 | 風柜變頻器0.35KW | 套 | 1 | 風柜送風6SL3210-5BE13-7UV0 0.37KW 380V 三相 |
| 7 | 冷卻風機變頻器V20變頻器0.35KW | 套 | 1 | 風柜送風6SL3210-5BE13-7UV0 0.37KW 380V 三相 |
| 8 | 冷凍變頻器西門子V20變頻器0.75KW | 套 | 1 | 冷凍主泵6SL3210-5BE17-5UV0 0.75KW 380V 三相 |
| 9 | 冷卻水泵變頻器V20變頻器0.75KW | 套 | 1 | 6SL3210-5BE17-5UV0 0.75KW 380V 三相 |
| 10 | 模擬量模塊（西門子） | 套 | 1 | 4路AI輸入 |
| 11 | 模擬量模塊（西門子） | 套 | 1 | 4路A0輸出 |
| 12 | 1200系列PLC主機 | 套 | 1 |
CPU1214CDC/DC/DC 6ES7214-1AG40-0XB0 |
| 13 | 熱電阻模塊，（西門子） | 套 | 2 | SM 1231 4 x RTD 6ES7231-5PD32-0XB0 |
| 14 | 制冷壓力變送器 | 套 | 2 | 4-20MA/0-3MP |
| 15 | 溫濕度傳感器 | 套 | 1 | 4-20MA.溫度-40-80，濕度0-100測量房間 |
| 16 | 二氧化碳傳感器 | 套 | 1 | 4-20MA.測量房間 |

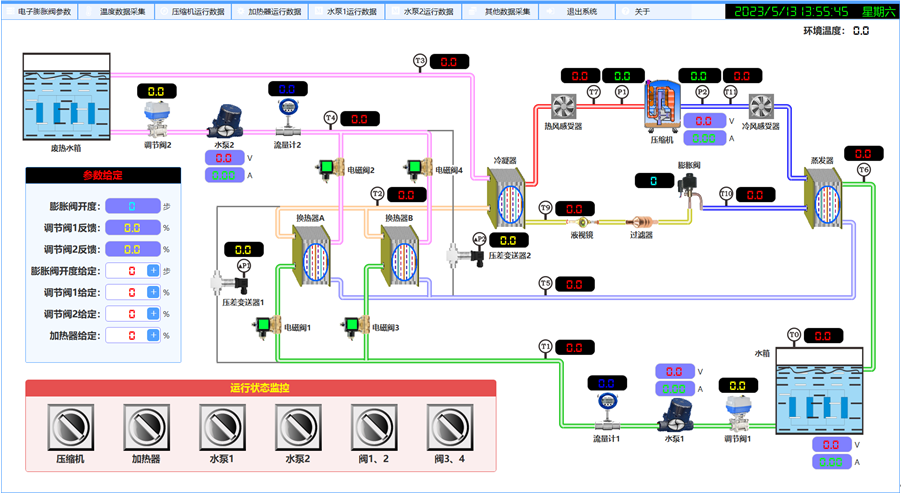

| 17 | 中央空調控制實訓軟件 | 套 | 1 | |
| 18 | 通信線 | 只 | 1 | |
| 19 | PT100傳感器 | 只 | 6 | |
| 20 | PT100濕球傳感器 | 只 | 1 | 測量冷卻風機排風溫、濕度PID控制 |
| 21 | 32寸觸摸式一體教學平臺 | 套 | 1 |
| 編號 | 名稱 | 單位 | 數量 | |
| 制冷系統 | ||||
| 1 | 壓縮機 | 臺 | 1 | 3P，渦旋式380V |
| 2 | 殼式冷凝器 | 只 | 1 | 3P |
| 4 | 儲液器2P | 個 | 1 | 2L |
| 5 | 干式 | 套 | 1 | 3P |
| 6 | 液視鏡 | 套 | 1 | 3/8 |
| 7 | 高低壓表 | 只 | 2 | 低壓21.8MP高干3.8MP |
| 8 | 熱力膨脹閥 | 只 | 1 | TNX |
| 9 | 手閥 | 只 | 4 | 包含：，1只加液閥，1個截止閥，2只高低壓傳感器截止閥 |
| 冷卻水系統 | ||||
| 1 | 變頻冷卻水泵 | 只 | 1 | 為主泵 |
| 2 | 變頻風機 | 個 | 1 | 軸流FN吸風式－380/300MM |
| 3 | 冷卻水塔 | 套 | 1 | 3T帶補水開關 |
| 4 | 備用泵 | 只 | 1 | |
| 編號 | 名稱 | 單位 | 數量 | |
| 1 | 分水器 | 套 | 1 |
一進4出：采用304不銹鋼制作，設計有排水口，設備停止使用時可排出設備內的水 |
| 2 | 配套閥門 | 個 | 10 | 采用黃銅升降閘閥，結構：多圈手輪式 |
| 3 | 集水器 | 套 | 1 |
一進4出：采用304不銹鋼制作，設計有排水口，設備停止使用時可排出設備內的水 |
| 4 | 不銹鋼補水水箱 | 套 | 1 | 不銹鋼補水水箱400*300*350 |
| 5 | 制冷主水泵 | 只 | 1 | 變頻 |
| 6 | 備用制冷水泵 | 只 | 1 | 變頻 |
| 編號 | 名稱 | 單位 | 數量 | |
| 1 | 模擬客房 | 套 | 1 | 800*900*200，鋁木結構裝有四個輪子，方便移動，門使用有機玻璃，提高實用性 |
| 2 | 房間風機盤管 | 套 | 1 | F34 功能：三檔風速度調節 |
| 3 | 風速調整開關 | 86型 | ||
| 4 | 回風口 | 套 | 1 | |
| 6 | 送風管道 | 套 | 1 | 共板式，鍍鋅板 |
| 7 | 組合式風柜 | 套 | 有機透明 | |
| 8 | 變頻風機 | 個 | 1 | 300MM,風量2800/S離心式 |
| 9 | 中央空調專業冷排 | 個 | 1 | 12平方 |
