| 1.物聯網智能家居安裝維護操作臺 | ||
| 序號 | 器材名稱 | 器材規格或型號 |
| 1 | 智能家居安裝維護操作臺 |
1、規格尺寸 1600 mm×750 mm×1700 mm 2、基礎控制區 用于基本的傳感數據采集與輸出控制實驗 3、智能家居電器安防管理系統 模擬智能家居應用 4、智能家居生態園藝管理系統 模擬家居園藝應用 5、智能書架管理系統 利用RFID技術，通過軟件對產品模塊進行管理 6、電源及配件 提供3V、5V、12V等電源接口，以及電源適配線纜。 7、串口及配件 通用串行接口擴展到桌面，以方便模塊與PC通信，提供串口線纜 |
| 2 | 基礎控制區 |
智能家居安裝維護操作臺基礎控制區，集成了多種傳感器和輸出控制設備，學生利用ZigBee協調器、路由器、傳感控制節點板，采用多種無線技術完成環境數據采集和控制實驗，組網實驗，同時也可以進行組合創新實驗。基礎控制區功能 1、溫濕度傳感器模塊 采集環境的溫度與濕度 2、光敏傳感器模塊 采集環境的光照強度 3、煙霧探測傳感器模塊 模擬安防中的煙霧探測 4、人體感應傳感器 模擬安防中的入侵檢測 5、緊急呼救按鍵 模塊緊急呼救求助按鈕 6、數碼管模塊 模塊溫度顯示等 7、LED燈模塊 模擬室內照明 8、直流電機 模擬空調風扇等家電設備 9、步進電機 模塊電動窗簾、洗衣機等設備 10、繼電器輸出（燈） 模擬環境加溫設備 11、自動灌溉模塊輸出 12、土壤溫度傳感器 |
| 3 | 智能家居電器安防管理系統 |
1、智能家居電器安防管理系統實現家居環境監測、智能家電自動控制、安防系統與報警、遠程監控等功能 2、通過ZigBee協調器和傳感控制節點組成無線網絡，采集室內溫度、濕度和光照度，實現燃氣與煙霧探測、入侵探測、門窗防撬，緊急求助報警等功能，并將采集的數據傳輸?shù)椒⻊掌�，對模擬的家電設備進行控制功能 3、溫濕度傳感器模塊 采集環境的溫度與濕度 4、光敏傳感器模塊 采集環境的光線強度 3、煙霧探測傳感器模塊 用于安防中的煙霧探測 4、燃氣探測傳感器模塊 用于安防中的燃氣探測 5、人體感應傳感器模塊 模擬安防中的入侵檢測 6、干簧門磁 模擬安防中的門窗防撬 7、緊急呼救按鍵 模塊緊急呼救求助按鈕 8、數碼管模塊 2位數碼管，模擬空調溫度設定 9、LED燈模塊 一組四只LED燈，模擬室內照明 10、直流電機 模擬空調風扇等家電設備 11、步進電機 模塊電動窗簾、洗衣機等設備 12、ZigBee傳感控制節點 利用ZigBee協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。 13、網絡攝像頭 采集捕捉視頻圖像，遠程實時動態攝像監控。 14、繼電器控制模塊，通過傳感器I/o輸出控制模塊。 15、壓力傳感模塊，可檢測氣壓，重壓等外力壓力信號。 16、紅外對射周界防范模塊，檢測直線人體感應穿越信號。 17、電氣控制仿真軟件需提供計算機軟件著作權證書 以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。 |
| 4 | 智能書架管理系統 |
1、物聯網智能書架管理系統包含了一個RFID智能貨架，它由RFID高頻讀寫器、天線多路器和若干平板天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部，每層書架放置一組數碼管輸出，用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。使用時要領用和歸還。 2、無線傳輸庫管信息，通過RFID高頻讀寫器讀寫圖書惑貨物進出入管理，及數量，及時在對應的一組電子顯示屏上顯圖書數，借出或出庫信息等。 |
| 5 | 智能家居生態園藝管理系統 |
1、采用無線傳感網絡技術，可定時采集空氣溫度、空氣濕度、CO2濃度、光照強度，土壤溫度和水分等，來獲得作物生長的最佳條件，通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。 2、利用ZigBee協調器，通過傳感控制節點將環境監測數據傳輸?shù)椒⻊掌�，并以圖表方式顯示給用戶，當監測數據出現異常時，可利用軟件網絡實現對溫室設備（溫、光、氣、水等）的自動控制，也可以通過Internet網絡遠程監測環境信息和設備運行狀態等。 智能家居生態園藝管理系統功能 3、溫濕度傳感器模塊 采集溫室環境的空氣溫度與濕度 4、光敏傳感器模塊 采集溫室環境的光照強度 5、CO2傳感器模塊 監測溫室環境空氣中的CO2濃度 6、加熱器 提供真實溫室大棚內環境加溫，實現溫室恒溫控制。 7、直流電機 模擬溫室大棚內風機/換氣設備 8、繼電器輸出（燈） 模擬溫室大棚內補光燈 9、電磁閥水閥 模擬開閘放水，實現對土壤微噴灌溉 10、ZigBee協調器 組建ZigBee無線網絡，將傳感控制節點采集的數據傳輸?shù)椒⻊掌鬟M行處理。 11、ZigBee傳感控制節點 利用ZigBee協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。 12、無線調光模塊，通過光敏傳感過通節點模塊進行遠程無線改變實時照度。 13、自動萬向噴灌器，實現土壤全方位進衍灌溉的模擬。 |
| 6 | 產品組件參數 |
1、溫濕度傳感器主要參數 輸入電壓 DC 5V 測量范圍 溫度 -40℃～120℃ 濕度 0～100%RH 測量精度 溫度 ±0.5℃ 濕度 ±4.5%RH 2、光敏傳感器主要參數 輸入電壓 DC 5V 測量范圍 0～200000LUX 測量精度 ±20LUX 3、煙霧傳感器主要參數 輸入電壓 DC 5V 測量范圍 0～2000PPM 測量精度 ±50PPM 4、可燃氣體傳感器主要參數 輸入電壓 DC 5V 測量范圍 0～2000PPM 測量精度 ±50PPM 5、紅外人體傳感器主要參數 輸入電壓 DC 5V 工作波長 6～14μm 靈敏度 3300W/V 輸出信號 >2.2V 6、攝像頭主要參數 接口類型 USB 2.0 分辨率 800X600 最大幀頻 30FPS 對焦范圍 >6mm 視場 >50mm 曝光控制 自動（在范圍22000:1內） 系統支持 Windows 7，Windows Vista，Windows XP 7、直流電機主要參數 輸入電壓 DC 5V 額定轉速 7000 rpm 預計壽命 25 °C時預計壽命40000小時 最大風量 9.0 m³/h 噪音指標 <31.0 dbA 工作溫度 -10℃～60℃ 8、步進電機主要參數 輸入電壓 DC 5V 步進角度 5.625 x 1/64 減速比 1/64 噪音指標 <35.0 dbA 牽入轉矩 300gfcm 摩擦轉矩 600～1200gfcm 數碼管主要參數 輸入電壓 DC 5V 數碼管顯示位數 2位 顯示數值范圍 0～99 9、LED主要參數 輸入電壓 DC 5V LED燈數量 4個紅色LED 預計壽命 30000～50000小時 10、求助按鍵主要參數 輸入電壓 DC 5V 預計壽命 100,000次 反應時間 <100ms 工作溫度 -30℃～70℃ 11、繼電器主要參數 觸點形式 一開一閉 線圈電壓 DC 5V 觸電電壓 DC 12V 線圈功率 0.36W 吸合電流 70mA 釋放電流 0mA 觸點電流 <10A 預計壽命 100,000次 12、RFID貨架讀寫設備主要參數 產品尺寸 讀寫器180X140X38mm（不含天線及固定部分） 天線多路器70X60X22mm（不含天線及固定部分） 平板天線70X70X10mm（不含天線及固定部分） 輸入電壓 DC 12V 支持天線數 標配12個，最大16個 天線切換時間 1S 支持標準 ISO14443A，ISO15693 讀卡距離 0-7cm 讀卡時間 1-2ms 工作頻率 13.56MHz 支持接口 RJ45，RS232 工作溫度 -20℃～60℃ |

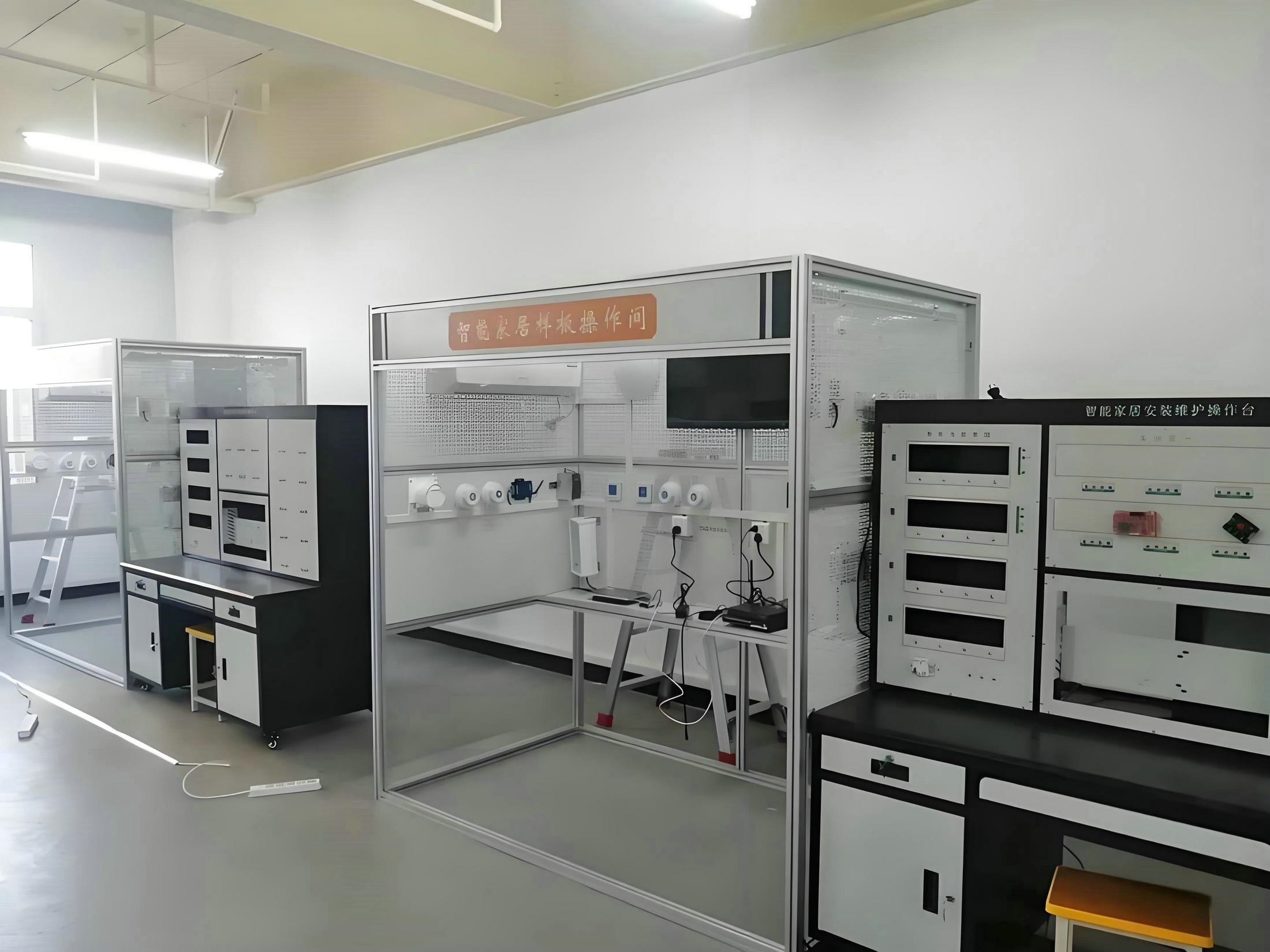

| 2.智能家居樣板操作間 | ||
| 序號 | 器材名稱 | 器材規格或型號 |
| 1 | 智能家居樣板操作間 |
1、 整套設備采用鋼結構及鋁合金型材承重支架，組成半封閉實訓環境；模擬真實家居環境。 2、鈑金采用1.5加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習； 3、實訓工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養； 4、模塊化設計，標準連接件，積木式架構，可隨意組裝成各種結構，便于維護、拆卸和運輸。 5、樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法；側面靠下裝有活動桌面，必須采用前置式固定法，牢固可靠，保證安全； 6、樣板間上固定線槽，線槽內布置實訓專用的電源線；支持每一個實訓所用部件的供電； 7、溫濕度傳感器：采用 CMOS 過程微加工專利技術，確保產品具有極高的可靠性和出色的長期穩定性。該傳感器由電容式聚合體測濕組件和 能隙式測溫組件組成，并與 A/D 轉換器以及數字接口在單晶片中無縫結合，使得該產品具有功耗低、反應快、抗干擾能力強等優點。 8、煙霧探測器：一種半導體氣體感測器，它用來偵測生物性的揮發性氣體，它的電阻值隨著大氣所含的氣體的增加而減少，這種電阻的減少現象，便是用來偵測氣體的電氣輸出信號。 9、安裝配套實訓部件：換氣扇 1個、旋轉式警示燈（不帶蜂鳴器）1個、節能燈 2個、梯子 1個、萬用表測量表 1只、32英寸LED液晶電視 1臺、掛壁式空調 1臺、電動窗簾 1套、平板電腦 1個、DVD、無線攝像機、掛式音響 10、智能開關，智能插座，吸頂燈、智能監控等。’ |
| 3.智能網關 | ||
| 序號 | 器材名稱 | 器材規格或型號 |
| 1 | 智能主機及網關 |
控制主機： 主機尺寸：205x 150 x 30 (mm) 外形顏色：黑色（帶藍色呼吸燈） 電壓：DC9V 功率：0.5W 重量：1200g 環境：溫度：－20℃-＋60℃；濕度：10%-95% 外置315M、GSM天線，標準以太網接口 SIM卡接口、RS232串行通信接口 無線載波頻率：ASK:315MHz+/- 150KHz /; Zigbee:2.4GHz 擁有800路發射通道 GSM蜂窩頻率：GSM 850/900/1800/1900M |
| 4.環境監測套件 | ||
| 序號 | 器材名稱 | 器材規格或型號 |
| 1 | ZigBee協調器 |
1.支持通過JTAG接口進行嵌入式程序的寫入、調試。 2.Zigbee協調器支持RS232 3.射頻芯片：TI CC2430 4.Flash容量：128KB 5.工作頻率：2.4GHz-2.4835GHz 6.傳輸速率：250 kbps 7.通訊協議標準：IEEE 802.15.4 8.傳輸距離：室內30m，室外100m 9.數據通訊接口：RS232 10.天線接口：2.4G SMA天線 11.工作電壓：電池DC 3.3V；外部電源適配器DC 6V-12V，典型5V 12.工作電流：<120mA 13.供電方式：外部電源適配器/JTAG接口 14.溫度：-20℃～+70℃ 15.工作濕度：5%RH～90%RH |
| 2 | Zigbee傳感控制節點 |
1.每個Zigbee傳感控制節點能夠同時支持下列傳感器和執行器件：LED燈接口,溫濕度傳感器,氣體傳感器,人體感應,干簧管,直流電機,繼電器,步進電機,數碼管同時工作 2.射頻芯片：TI CC2430 3.支持通過JTAG接口進行嵌入式程序的寫入、調試。 4.Flash容量：128KB 5.工作頻率：2.4GHz-2.4835GHz 6.傳輸速率：250 kbps 7.通訊協議標準：IEEE 802.15.4 8.傳輸距離：室內30m，室外100m 9.天線接口：2.4G SMA天線 10.工作電壓：電池DC 5V；典型5V 11.工作電流：<3A 12.供電方式： 4種供電模式。 ①、3v直流干電池現場供電； ②、通過仿真下載器供電； ③、外接DC5V電源供電； ④、通過主板數據接線通過電腦供電等方式； 13.工作溫度：-20℃～+70℃ 14.工作濕度：5%RH～90%RH |
| 5.智能家居套件 | ||
| 序號 | 器材名稱 | 器材規格或型號 |
| 1 | Zigbee協調器 |
1、支持通過JTAG接口進行嵌入式程序的寫入、調試。 通訊接口：Zigbee協調器支持USB通訊，選RJ45接口 射頻芯片：TI CC2530 Flash容量：256KB 工作頻率：2.4GHz-2.4835GHz 傳輸速率：250 kbps 通訊協議標準：IEEE 802.15.4，Zigbee 2007Pro 傳輸距離：室內50m，室外100m 天線接口：板載天線 2、工作電壓：電池DC 3.7V；外部電源適配器DC 5V ,板載電池充電。 工作電流：<40mA 供電方式：外部電源適配器/JTAG接口 溫度：-20℃～+70℃ 工作濕度：5%RH～90%RH 鍵盤接口：五向鍵 顯示接口:128X64 LCD顯示屏 |
| 2 | Zigbee傳感控制節點 |
1、支持通過JTAG接口進行嵌入式程序的寫入、調試。 通訊接口：支持USB通訊 、TTL UART通訊 射頻芯片：TI CC2530 Flash容量：256KB 工作頻率：2.4GHz-2.4835GHz 傳輸速率：250 kbps 通訊協議標準：IEEE 802.15.4 ，Zigbee 2007Pro 傳輸距離：室內50m，室外100m 天線接口：板載天線 2、工作電壓：電池DC 3.7V；外部電源適配器DC 5V ,板載電池充電 工作電流：<40mA 供電方式：外部電源適配器/JTAG接口 溫度：-20℃～+70℃ 工作濕度：5%RH～90%RH |
| 3 | 其它配件 |
1、傳感控制節點外殼 2、無線路由54M 3、節點繼電器板 4、節點繼電器板外殼 5、電壓繼電器板 6、電壓繼電器板外殼 7、紅外學習模塊 8、紅外學習模塊外殼 |
| 4 | 智能家居管理系統軟件（正版軟件） |
1、具有集中管理、設備增加、無線對碼、情景配置，區域功能分配，遠程無線管理，無線監控、網絡配置等， 2、系統內建網接口，適用WIFI、GPS、局域網、寬帶、等 3、具用強大的數據同步功能 4、基于GSM無線監控 5、無線控制有效范圍廣 |
| 5 | 配套教學資源（共配1套，購2臺以下無此項配置） |
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）: 1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！ 2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。 3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！ 4）在線教育開放平臺資源庫： ★1、《電子產品設計制作》課程要包括：項目一 智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示），項目二 電子秤（稱重傳感器工作原理、電子秤效果演示），項目三 電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速） ★2、《嵌入式技術應用》課程要包括： 教學項目 1（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器）， 教學項目 2（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置）， 教學項目 3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3 存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作） 教學項目 4（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、） 教學項目 5（SysTick 定時器、庫函數中的 SysTick 相關函數、SysTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數） 教學項目 6（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用） 教學項目 7（STM32 模數轉換簡介、STM32 的 ADC 結構STM32 模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數） （二）仿真軟件： 1、單片機仿真教學軟件（網絡版、具有軟件著作權） 1.軟件能達到的教學目標 1.1 本產品是參照《職業教育數字校園建設規范》，結合專業培養目標對學生知識、能力和素質的要求，著眼學生能力培養，以模塊化教學內容為核心，重新組織教學結構，整體構建課程體系，有針對性地將單片機專業內單一的教學活動，通過虛擬仿真實訓和工作過程模擬組合成不同的教學模塊。 1.2 所有的實訓項目均基于實物三維建模，形成真實感極強的虛擬實訓環境，使學習者能在幾乎真實的環境下操作練習，增強實際操作感，提高掌握實際技能的能力；所有的技能訓練均是通過交互方式，變“讓學生觀摩教師表演”為“讓學生學習中動手、動手中學習”，理論和實際無縫銜接，提高實際操作技能；所有的操作都具有嚴格的工藝流程和操作步驟，使學習者通過規范的訓練，養成正確操作的習慣，培養學習者科學嚴緊、一絲不茍的職業素養。 2.模塊內容響應 2.1 查找大小數 根據相應的教學大綱，按照步驟進行操作演示，雙擊啟動運行桌面上的KEILuVISION3軟件，單擊菜單欄Project→New Project新建項目,在彈出窗口右上角點擊新建文件夾圖標，并將新建的文件夾重命名為‘查找大小數’，依次進行仿真實訓操作。 2.2 航標燈控制 航標燈控制包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、線路檢查、通電測試、故障排除等至少8個實訓項目；根據相應的教學大綱，掌握定時器初始化編程的方法及預置值(初始值)的計算與設置方法、用定時器T0加軟件計數的方法，實現較長時間(2S)的定時和定時器中斷方式的編程方法、外部中斷及帶有中斷服務程序的設置與編程方法，掌握繪制程序流程圖的方法。 電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式展示系統功能實現、定時和計數器、程序說明的電路原理，部分以高亮顯示。仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，并注意元器件的正負極不要接反。在仿真實物電路中，設置原理圖，協助操作者了解相應原理，萬用表調制相應檔位，分別測量是否短路現象等。參考操作提示和原理圖，按照步驟進行操作打開手電筒，照射光敏電阻，調節滑動變阻器，觀察LED變化，關閉手電筒，觀察LED變化，按下KEY按鈕，觀察LED變化。參考原理圖，分別進行故障現象、分析故障、查找方法并排除故障。 2.3 計數報警器 計數報警器包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、通電測試；根據相應的教學大綱，掌握計數輸入電路消除抖動干擾的方法等，實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式對計數報警器電路原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，注意元器件的正負極、三極管的管型等。通電測試，在仿真實物電路中，設置原理圖，協助操作者了解相應原理，分別按動JA+十次，KEY鍵并觀察現象。 2.4 數碼管顯示 數碼管顯示包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、通電測試；根據相應的教學大綱，掌握串行口通信的編程方法、8位移位寄存器74LS164及共陽極數碼管的使用方法、查表法顯示數據的方法及繪制程序流程圖。實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式對數碼管顯示電路原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布 局到仿真電路上，注意元器件的正負極、三極管的管型等。通電測試，在KELL軟件中，點擊RUN圖標，觀察硬件電路中LED燈的變化，Halt按鈕可以停止仿真運行，兵修改程序和顯示緩沖區數據，使數碼管循環顯示字符2,0,0,6,5,1等操作。 2.5 循環燈點亮 循環燈點亮包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、通電測試；根據相應的教學大綱，通過循環燈點亮實驗,要求學生加深理解位移指令的結構特點,掌握編程 方法，掌握用8031的IO口經反向器驅動LED發光二極管的方法,以及循環程序控制循環次數的編程方法，按規定順序依次從8031的P1口輸出數據的編程方法。掌握繪制程序流程圖及編寫程序的步驟。實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現； 以動畫形式對循環燈電路左移循環、左移后再右移循環原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，注意元器件的正負極、三極管的管型等。通電測試，在KELL軟件中，點擊相應圖標，開始調試程序。 2.6 霓虹燈控制 霓虹燈控制包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、線路檢查、通電測試、故障排除；根據相應的教學大綱，掌握查表取數的方法及繪制程序流程圖。實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式對霓虹燈控制電路原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，注意元器件的正負極、三極管的管型等。 通電測試，在KELL軟件中，點擊相應圖標，開始調試程序。在仿真實物電路中，設置原理圖，協助操作者了解相應原理，萬用表調制相應檔位，分別測量電源是否短路現象等。參考操作提示和原理圖、源程序，單擊源程序和原理圖按鈕時，操作界面彈出對應窗口，再次點擊窗口消失，便于操作應用，按照步驟進行操作接通電源觀察現象，以選擇題形式回答問題，回答正確界面提示：恭喜你回答正確字樣，如果回答錯誤，界面顯示回答錯誤字樣。參考原理圖，進行故障現象分析，并以選擇題形式排除故障原因。 2.7 算數運算器 算數運算器包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、通電測試；根據相應的教學大綱，掌握串行口通信的編程方法、算法的編程方法，掌握繪制程序流程圖。實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式對算數運算器電路原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，注意元器件的正負極、三極管的管型等。通電測試，在KELL軟件中，點擊相應圖標，開始仿真實物調試程序。 2.8 繼電器控制 繼電器控制包括實訓目的、實訓電路、電路原理、實訓器件、元件布局、線路檢查、通電測試；根據相應的教學大綱，掌握數字控制繼電器的工作方法及用軟件延時的編程方法，掌握畫程序流程圖的方法。實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式對繼電器控制電路原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，注意元器件的正負極、三極管的管型等。線路檢查，參考操作提示，按照步驟進行操作接通電源觀察現象，以選擇題形式回答問題。 2.9 倒計時音樂報警器 倒計時音樂報警器包括：實訓目的、實訓電路、電路原理、實訓器件、元件布局、線路檢查、通電測試、故障排除；根據相應的教學大綱，掌握計數輸入電路消除抖動干擾的方法，掌握畫程序流程圖的方法等。實訓電路當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；以動畫形式對倒計時音樂報警器電路原理準確、生動展示，仿真實物的形式介紹實訓元器件，布局要求參考原理圖，從元器件庫中取出正確的器件合理布局到仿真電路上，注意元器件的正負極、三極管的管型等。線路檢查，參考操作提示，按照步驟萬用表跳著測短路檔位，兩表筆分別接GND和+5V接線柱，測量有誤短路現象，步驟二萬用表調至DC20V檔位，測穩壓電源輸出是否為5V。通電測試，參考操作提示和原理圖，接通電源，按動Q鍵和T鍵觀察現象，按動KEY鍵，觀察現象。故障排除，在仿真實物中觀察現象，以選擇題形式回答故障發生的可能原因。 2.10 數據傳送 數據傳送包括實訓目的、實訓電路、電路原理；根據相應的教學大綱，掌握源數據存儲地址及目的地數據存儲使用堆棧方法，掌握設計程序流程圖方法等。以動畫形式對數據傳送電路原理準確、生動展示。電路原理，在KELL軟件中，點擊相應圖標，開始仿真實物調試程序。 2、傳感器3D仿真軟件 內容包含超聲波傳感器、熱釋電傳感器、應變片傳感器、氣敏傳感器、差動變壓器、電渦流傳感器、熱電偶傳感器、PT100傳感器8種典型的傳感器，每種傳感器包含傳感器簡介、傳感器的組合結構、傳感器的工作原理、傳感器的實驗案例4部分，采用3D展示和語音同步解說相結合的模式。 |
