一、通用技術實驗室設備建設的要求
1.通用技術實驗室設備是完成《通用技術》課程的教學目標、進行技術設計、制作和試驗等活動的主要場所，
通用技術實驗室是一個主要涵蓋“技術設計、技術試驗、技術制作、技術探究”等功能的技術專用教室。這是一個能讓學生親歷技術試驗和制作過程，掌握技術試驗?zāi)芰椭谱髂芰�，培養學生的創造性思維、問題解決能力和學生的探究的實驗室。
技術設計室：主要用于學生進行技術設計，培養學生的創造性思維和問題解決能力。這里通常配備有常用的繪圖工具、模型制作工具等。
技術試驗室/技術制作室：主要用于學生進行技術試驗和技術制作，培養學生實踐能力和創新能力的場所。這個區域通常配備有水、電、視頻、常用工具、精密儀器等設備。

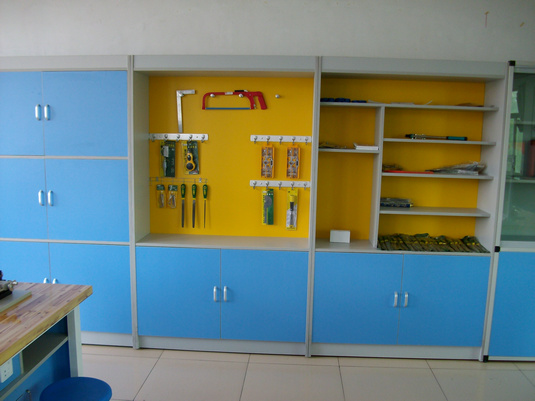

工具材料室：存放便于移動的分組工具及常用實驗材料等場所。這里通常配備有專用工具櫥柜和實驗材料架。
作品展示室：展示師生優秀作品，激發學生創作熱情。這個區域通常配備有富有個性化的櫥柜，并帶有藝術化的燈光效果。
準備（實驗員）室：進行實驗準備，實驗員辦公及儀器設備維護。這里需要配備水、電到桌，實驗員辦公設備、修理用必備工具及專用資料柜。
通用技術實驗室的建設和管理通常遵循一定的標準和要求，如實驗室建筑應符合相關的建筑設計標準，確保建筑結構穩固、地面平整、墻面光滑，實驗室門窗應保證嚴密性、采光良好等。同時，實驗室還需要有專職的實驗室管理人員和兼職的實驗指導教師，以確保實驗活動的順利進行。
在現代教育中，通用技術實驗室是為了培養學生綜合實踐能力和創新意識而建設的重要場所。它為學生提供了一個安全、環保、科學的實驗環境，有助于開展高質量的實驗教學活動，提高學生的技術素養和實踐能力。。
2.學生在功能完備的技術試驗室里，親歷技術設計過程，增強對技術的興趣，激發創造欲望，強化手腦并用，了解技術的思想和方法，增進對技術文化的理解，發展實踐能力，改善學習方式，從而為學生的終身發展打下基礎。
3.通用技術實驗室設備還應該具有拓展功能，它應當成為學生進一步進行探究技術和設計創新的課外實踐活動場所。
4.通用技術實驗室設備的教學儀器、工具和設備的設計開發要以課程標準為依據，擺脫以技術工種分類、以基本技能訓練為主的傳統模式，創建通用性和多樣化相結合、基本工具和現代技術相結合、教學裝備與教學方式相結合的裝備思路和裝備多方案。
5.通用技術實驗室設備既重視規范化和標準化。在完成相同功能和達到教學目標要求的前提下，不搞統一規格和品種，學�？梢宰灾鞯剡x擇不同檔次。
6選擇通用技術實驗室設備時，要有利于學生技術知識和能力的建構，要有利于學生設計多方案的實現，要有利于技術試驗的開放性。
7.充分重視教師和學生中的自制教具、學具，對優秀的自制教具和學具要積組織交流和推廣。
8.加強儀器、設備和工具的質量管理及其維護、保養，加強安全教育，確保學生的人身安全。
9.要注意充分利用和改造原有的勞動技術教育、科技活動的資源。
1、通用技術實驗室布置圖：按學校場地的實際大小設計。

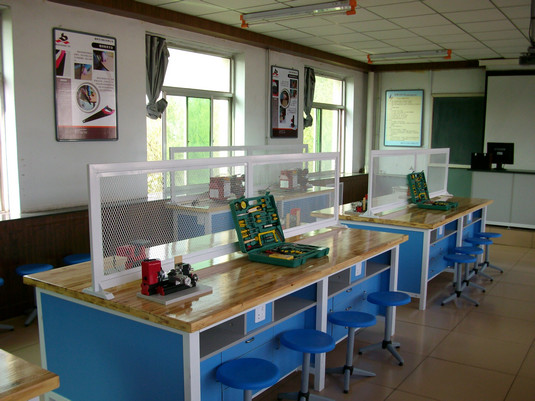

2、通用技術實驗室設備學生操作臺效果圖：
為了實現《通用技術》課程目標，滿足教學需要，通用技術（必修）實踐室的建設，分為3部分：
1、 設計室
2、 操作室
3、 準備室
以上3個室的建設，要從功能上可基本滿足現階段學校兩個必修模塊（技術與設計1和 技術與設計2）。
（1）基礎設施的要求
1．以每班56人為基本測算參數。
2．實踐室的使用面積≥96㎡，地面要防滑。
3．照明：照明平均值不低于200LX。
4．供電：安裝漏電、過載和觸電保護器，有可靠的接地保護。
5．安全條件：配備防火、防潮、防盜等設施。
配置清單
| 1.通用技術實驗室設備設計室 | ||||
| 序號 | 名稱 | 規格 | 單位 | 數量 |
| 1 | 教師演示臺 | 基本規格：2400×700×850（mm）（以學校實際情況為準），鋁木結構。 臺面:采用美國威盛亞防火板貼面，素材25mm優質刨花板。臺身: 采用16mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?ABS專用連接件連接,帶可調底腳；電源插座到位；預留多媒體設備(顯示器,主機,實物1展臺,中控、媒體設備)的位置。包主控電源 | 張 | 1 |
| 2 | 學生設計桌 | 1、1200×1200×780mm6角桌，2、臺面采用12.7mm厚實芯理花板，配制ABS專用連接件組裝，易清潔、防水、耐磨、防火的特性，實用。3、桌體采用16mm厚三聚氰胺貼面板經機械加工而成，裸露部位均用優質PVC封邊條利用機械高溫?zé)崛酃に嚪膺�，粘力�?qiáng)，密封性能穩定，經久耐用；4、臺身框架: 鋁材采用熱鋁拉制、熱塑成形、不允許有任何影響外觀的缺陷，鋁合金主型材為50mm*45mm的石卵型載重立柱，橫梁為32mm*28mm的方形鋁管，壁厚均≧1.2mm厚、連接件采用ABS塑料一次成型與鋁合金緊密結合。 | 張 | 10 |
| 3 | 學生凳 | 塑鋼或鋼木結構，(塑鋼結構凳面采用工程塑料ABS注塑成型)；凳面高450mm；鋼制部件經酸洗、磷化、噴塑處理。符合國家標準。 | 張 | 56 |
| 4 | 學生作品柜 | 基本規格：1000×500×2000mm。鋁木結構。柜身：板材采用16mm環保型三聚氰氨板,截面用優質PVC封邊條機械高溫?zé)釅悍膺�；上部為木框玻璃對開門,設二層活動隔板,下部為板式對開門,內設一層活動隔板。 | 個 | 4 |
| 5 | 技術與設計教學掛圖 | 11張，彩色，包括：實驗室制度、經典技術設計賞析、經典技術人物介紹等內容。 | 套 | 1 |
| 6 | 電子控制技術實驗箱 | 產品概述：依據國家教育部頒布的普通高中《技術課程標準》（實驗）、《普通高中課程方案和語文等學科課程標準（2017年版）》。本實驗箱將電路基礎、模擬電路、數字電路、傳感器、計算機信息、編程技術等復雜、深?yuàn)W的電子技術由淺入深用簡單、直接的模塊表現，電路連接清晰，實驗者可以像搭積木一樣把復雜的線路拼裝出來，并實現自動控制功能。實驗箱規格描述：箱體外觀尺寸：≥400*300*120mm。箱體材料：便攜式手提箱體，箱體材料為鋁合金邊框，上下蓋為銀色PVC面板。產品特點要求：獨立模塊化實驗，雙面電路原理圖，模塊PCB尺寸規格不得小于148×116mm，實驗箱分設實驗區與功能區兩個區域，配備所有實驗項目指示要求顯示元器件，方便使用者直觀了解和掌握電子實驗原理。實驗?zāi)K隨意增加，實驗箱功能必須符合電子控制技術實驗要求。功能描述：本實驗箱完成不少于18個實驗項目，可完成包括但不限于以下所例舉的實驗項目：光控路燈自動控制實驗電路、或門實驗電路、非門實驗電路、與門實驗電路、三人表決器電路實驗、單穩態多諧振蕩器實驗電路、晶體管開關電路實驗、光控電子鳥電路模塊、彩燈控制器電路實驗、追捕恐怖分子游戲?qū)嶒?yàn)電路、三位電子密碼鎖實驗電路、繼電器控制實驗電路、晶閘管開關特性測試實驗電路、JN6201音樂集成測試電路、JN6201電子門鈴的設計及其應用、N6201水箱閉環控制系統實驗電路、簡易紅外遙控小燈實驗電路、電子報警系統實驗電路等。提供實物樣品生產廠家授權書丶必配實驗指導軟件。 | 臺 | 10 |
| 7 | 風磨控制模型 | 規格：350*260*430 制作材料：PVC和有機玻璃制作 可完成教育部普高技術課程標準《技術與設計教學內容和實驗項目》 | 臺 | 8 |
| 8 | 風洞模型 |
設備尺寸：800*250*250mm 風量：0-5000m3/h 實驗段風速：7-9m/S 具有:洞體、動力部分和測控部分； 功能：1、可模擬小型模型在高速運動狀態下所受的空氣阻力的形態；2、可對此形態下模型的穩定性的性能進行測試；3、可觀察作用在模型上的氣體紊流狀態,可用于直觀顯示氣流壓力的變化,風速可多級調節，并可量化顯示。4、既可用于定性測量，也可用于定量測量。 |
臺 | 1 |
| 9 | 機械制圖模型 | PVC塑料立體模型，合教材使用。10套件 | 套 | 8 |
| 10 | 永磁發電機模型 |
。規格：350x260x260mm 材料：高級進口權透明有機玻璃制作而成 功能：輸出電壓不低于20v 結構：電機外殼，電機定子、轉子、軸承、發電支架、電壓表、指示燈組成 |
臺 | 8 |
| 11 | 三視圖投影演示儀 | 活動式三維正交結構，可標注投影圖。 | 臺 | 8 |
| 12 | 多功能控制器 |
1、儀器須采用微電腦作為控制核心器件 2、需自帶小型液晶顯示屏，自動顯示測試數據。 3、可配合通用技術教材內容進行開環和閉環的控制設計和試驗。 4、與相應的配件組合，能測試材料的形變、電機轉速、壓力強度、溫度、電壓等通用技術教學中相關試驗的技術數據。 含不倒翁結構模型、配重等組成，重心位置可調節。 |
臺 | 1 |
| 13 | 熱能發動機 |
性能、結構、安全、外觀等應符合JY0001要求。 本儀器由塑料底座、盛水杯一只(盛滿3/4容積的35℃以上的熱水)、亞克力支架、鋁質飛輪兩個，直徑分別為32mm、90mm、合金絲2根組成。 探究課題：觀察利用形狀記憶合金記憶回復特性現象. 規格：350mm*260mm*300mm |
臺 | 4 |
| 14 | 直流電動、發電多功能裝置 | 特點：透明了解內部原理.運轉、提高學生的操作興趣.兩種功能在一臺設備完成減輕成本.結構：本裝置由透明有機玻璃電機外殼.轉子、定子、變電儀、軸承、支架、皮帶輪、指示燈等組成.規格：350*320*230mm. | 臺 | 8 |
| 15 | 齒輪、齒條 | 規格250*170*130mm.....PVC材料制作， | 臺 | 8 |
| 16 | 繪圖工具包 | 擦圖片、三角板（200mm與3號繪圖板配套，、圓規（長150mm，能用鉛芯）、圓規（繪圖板（3號）、丁字尺（600mm，與繪圖版配套，、繪圖模板（曲線200mm，與繪圖板配套、畫橢圓最大橢圓長軸40mm、畫圓最大圓的直徑30mm）、有機玻璃直尺。 | 套 | 32 |
| 17 | 智能機器人套裝 |
規格描述： 箱體外觀尺寸：390*300*110mm。 箱體顏色：咖啡色。 箱體材料：ABS/PP。 箱體內部構造：采用零件分類盤，可實現不同類別的零件分類。 主要配置及用材： 一、硬件部分：控制器采用雙核芯八位高性能處理器，主頻24MHz，62K程序存儲器，1280bit數據緩沖器,內置EEPROM；配備2.4英寸彩色液晶顯示屏，分辨率不低于240×320；物理導航健可實現簡單的人機對話；控制器8路六芯RJ12接口設計，端口均滿足數字、模擬輸入輸出，端口具有自我保護功能，任意接插而不損壞；支持外置包括觸碰傳感器、循跡傳感器、光敏傳感器、超聲波測距傳感器、RGB彩燈模塊等多種傳感器模塊，傳感器均采用RJ12接口設計；外置直流電機模塊，內置高性能減速箱，標準RJ12接口。 二、軟件部分：結合圖形化編程與C語言編程一體，界面豐富易懂。可以適用于Windows 7（64bit/32bit）操作系統，具有編程、編譯和下載等功能。圖形化編程只需拖動圖標并關聯好各圖標即可生成C語言，操作方便。C語言編程支持關鍵字高亮，方便讀寫，一目了然。 三、基礎結構件部分：拼插式化結構，易于組裝和拆卸，可重復使用；主要有軸連接件、軸套、齒輪、大導輪、車輪、鏈條、自封袋、小控制器模塊、低速電機模塊、循跡傳感器模塊、光敏傳感器模塊、觸碰傳感器模塊、輪胎、扇葉套裝、USB充電器、USB數據線、RJ12數據線、內襯托盤、收納箱、使用說明書及多種銷、軸、梁。 功能描述： 能完成活動項目有：線控小車、舞蹈機器人、獨輪車、雨刮器、毛巾架、機械傳動、齒輪箱、尋跡機器人、趨光機器人、避障機器人、滅火機器人。 |
套 | 16 |
| 18 | 鉚、黏、焊接模型 |
材質：透明有機玻璃模型，配合教材使用，輔助教學1)、焊接模型：3件/套；金屬材質；坡口形式、搭韓、對焊、角焊。 (2)、黏接模型：3件/套；有色有機玻璃材質，搭粘、角粘、單搭板對你粘。 (3)、鉚接模型：3件/套；有色透明有機玻璃材質；搭鉚、單搭板鉚接、雙搭板鉚接。 |
套 | 8 |
| 19 | 橋梁模型套裝 | 6件/套；環保塑料精致加工成型；含懸梁橋、斜拉索橋、梁架橋、拱架橋、弓形拱橋、懸索橋等六種橋梁模型。配有裝配使用圖。 | 臺 | 8 |
| 20 | 水塔試驗裝置 | 1、該裝置滿足《技術與設計2》教材中關于閉環控制內容的試驗要求。2、能讓學生動手組裝、了解水塔的組成結構，工作原理。3、裝置既能手動控制供水也能自動控制供水。4、裝置能使用定時器控制供水。5、可以模擬水箱水位自動控制過程，具備單傳感器、雙傳感器等多種自動控制方案。6、本裝置既可以作為教具又具有學具功能，既可由教師演示，分析，也可由學生自行試驗，體驗設計過程 | 臺 | 1 |
| 21 | 升旗實驗儀 | 升旗速度調節方式：手動、皮帶輪調速、微電腦調速。高度1.2米；1、該裝置滿足《技術與設計2》教材中關于設計過程的試驗需求，既可由教師演示、分析，也可由學生自行試驗，體驗設計過程。2、能分別播放內置歌曲。3、旗桿可以伸縮固定以便調節高度。4、能通過不同直徑皮帶輪的組合，實現升旗的多級皮帶變速試驗。5、能實現程序自動控制，6、可實現旗幟開始上升的同時自動啟動所選歌曲。7、能通過傳感器實現升、降旗自動停止。8、在自動升降旗過程中可實現手動輔助控制旗幟升降，以模擬現實中的突發事件。9、本裝置既可作為教具又具有學具功能。 | 臺 | 1 |
| 22 | 聲駐波演示儀 |
性能、結構、安全、外觀等應符合JY0001要求。 本儀器由亞克力底座、支架、有機玻璃管、塑料泡沫顆粒、電子琴、電子器件等組成。 探究課題：探究駐波的形成，并演示泡沫塑料小球奇異的跳動現象 規格：350mm*260mm*210mm |
臺 | 4 |
| 23 | 自動門實驗儀 |
開門方式：移動紅外控制、光控、聲控、防軋控制、密碼控制 1、 該裝置滿足《技術與設計2》教材中關于開環控制內容的試驗要求。能讓學生動手組裝、了解自動門的組成結構、工作原理。 2、 裝置既能手動控制開關門也能自動控制開關門。 3、 需具有自動門的仿真功能，能演示人靠近時自動開門，延時后自動閉門，開閉門到達極限位置均能自動停止。 4、 能讓學生自行組裝實現光控車庫門、聲控車庫門及密碼開啟自動門功能。 |
臺 | 1 |
| 24 | 橋梁承重測試儀 |
可完成試驗：采用相同材質、不同形狀（L形、工字形等）、 不同材質的構件強度測試。 材料最大長度：250mm 最大壓力：300N材料最大形變量：25mm |
臺 | 1 |
| 25 | 機械傳動模型 | 包括：渦輪、蝸桿、齒輪、鏈輪、皮帶輪、支架、手柄等組成 | 臺 | 8 |
| 26 | 結構承重測試儀 |
與多功能控制儀配合使用時，可直接在多功能控制儀的液晶顯示屏上直接顯示承重力的大小及承重后橋梁的形變數值。 1、儀器采用高靈敏壓力傳感器; 2、能精確測試構件材料的最大承重強度; 3、能測試實驗結構的變形; 4、儀器能提供的最大壓力范圍為0-30㎏。 5、配實驗光盤 |
臺 | 1 |
| 27 | 通用技術實驗材料（技術與設計1） |
規格描述： 箱體外觀尺寸：390*300*110mm。 箱體顏色：咖啡色。 箱體材料：ABS/PP。 箱體內部構造：采用零件分類盤，可實現不同類別的零件分類。 主要配置及用材： 拼插式化結構，易于組裝和拆卸，可重復使用；主要組成有：齒輪、大導輪、車輪、多功能板、低速電機模塊、光敏傳感器模塊、密碼箱控制模塊、輪胎、RJ12數據線、電源適配器、內襯托盤、收納箱、使用說明書及多種銷、軸、梁。 ★密碼箱控制模塊： 規格：≥118mm*98mm*38mm ；材質：ABS；壁厚：≥2mm；工藝：塑料注塑成型；表面：高光；環繞間隙結構設計，方便安裝和固定連接；電子功能：采用集成化的電路一體化設計，傳感器電機接口采用RJ12接口設計，端口均滿足數字、模擬輸入輸出，端口具有自我保護功能，任意接插而不損壞；供電方式：12V穩壓電源供電，外形：殼體外形設計規格多樣化，PCB焊接數顯電子表，精確顯示實驗操作提示。 功能描述： 可完成的設計項目是筆筒、書架、百葉窗、密碼箱和汽車模型。 |
套 | 16 |
| 28 | 常見控制方式認知及應用套件提供實物樣品 |
規格描述： 箱體外觀尺寸：390*300*110mm。 箱體顏色：咖啡色。 箱體材料：ABS/PP。 箱體內部構造：采用零件分類盤，可實現不同類別的零件分類。 主要配置及用材： 拼插式化結構，易于組裝和拆卸，可重復使用；主要有三格軸、五格軸、七格軸、九格軸、三格梁、五格梁、七格梁、十五格梁、雙角度梁、大L角度梁、四三角度梁、七二角度梁、齒輪、大導輪、扇葉套裝、棉線、小旗、二分跳線模塊、四分節點模塊、電阻模塊、電解電容220uF模塊、磁敏傳感器模塊、三極管470Ω9013模塊、發光二極管模塊、電位器模塊、無鎖按鍵模塊、接線座模塊、555模塊、單片機模塊、電池盒、硬導線、底板、2P數據線、強力磁鐵/稀土永磁、軸連接件、軸套、減速電機模塊、轉換座模塊、RJ12數據線、內襯托盤、收納箱、說明書及多種銷等。 功能描述： 零件數量不少于150個，通過磁控?zé)�、定時升旗裝置、風扇、簡易控制裝置、霓虹燈5個典型的控制模型，理解什么是控制，了解開環控制系統和閉環控制系統的工作過程和基本組成，學會進行簡單控制系統的設計和制作。 |
套 | 16 |
| 29 | 結構設計套件提供實物樣品 |
規格描述： 箱體外觀尺寸：390*300*110mm。 箱體顏色：咖啡色。 箱體材料：ABS/PP。 箱體內部構造：采用零件分類盤，可實現不同類別的零件分類。 主要配置及用材： 拼插式化結構，易于組裝和拆卸，可重復使用；主要有三格梁、五格梁、七格梁、九格梁、十一格梁、十五格梁、雙角度梁、四三角度梁、七二角度梁、多功能板、棉線、內襯托盤、收納箱、說明書及多種銷等。 功能描述： 零件數量不少于200個，可完成的試驗項目有拱形結構、桁架橋、籃球架、人字梯、三角形桁架橋、四桿框架-單杠、斜拉橋和桌子。 |
套 | 16 |
| 30 | 流程設計套件提供實物樣品 |
規格描述： 箱體外觀尺寸：390*300*110mm。 箱體顏色：咖啡色。 箱體材料：ABS/PP。 箱體內部構造：采用零件分類盤，可實現不同類別的零件分類。 主要配置及用材： 拼插式化結構，易于組裝和拆卸，可重復使用；主要有三格軸、五格軸、七格軸、三格梁、五格梁、七格梁、九格梁、十一格梁、十五格梁、大L角度梁、齒輪、大導輪、多功能板、塑料黑白球、循跡傳感器模塊、棉線、USB數據線、RJ12數據線、USB充電器 、軸連接件、軸套、低速電機模塊、內襯托盤、收納箱、說明書及多種銷等。 功能描述： 零件數量不少于150個，可完成的活動項目有火中逃生、蓋房子和積木分揀。 |
套 | 16 |
| 31 | 系統特性分析套件提供實物樣品 |
規格描述： 箱體外觀尺寸：390*300*110mm。 箱體顏色：咖啡色。 箱體材料：ABS/PP。 箱體內部構造：采用零件分類盤，可實現不同類別的零件分類。 主要配置及用材： 拼插式化結構，易于組裝和拆卸，可重復使用；主要有三格軸、五格軸、七格軸、九格軸、十三格軸、三格梁、五格梁、七格梁、九格梁、十一格梁、十五格梁、雙角度梁、大L角度梁、四三角度梁、七二角度梁、齒輪、大導輪、車輪、鏈條、自封袋、O型密封圈、輪胎、六檔電池盒、RJ12數據線、軸連接件、軸套減速電機模塊、內襯托盤、收納箱、說明書及多種銷等。 ★六檔電池盒： 規格：≥80mm*69mm*36mm；材質：ABS；壁厚：≥2mm工藝：塑料注塑成型；表面：高光處理； 安裝6節1.5v干電池對實驗線路供電；外形圓弧化一體設計，握感舒適；接口采用6芯RJ12接口設計，端口具有自我保護功能，任意接插而不損壞；配備可調節旋轉按鈕，調節電池盒電壓輸出；本產品支持直流電壓3V、6V、9V輸出，調壓旋鈕可實現輸出正負極對調，控制電機時可實現正轉和反轉的高速、中速、低速；與機器人套件、創意模型等創意搭建同一連接方式，自由組合。 功能描述： 零件數量不少于230個，可完成的活動項目有自行車、轉向小車、旋轉木馬和簡易步行機。 |
套 | 16 |
| 32 | 無極調節裝置 |
規格：180mm×150mm×200mm 結構：有調節手盤，調節刻度盤，儀表盤，連接端子等組成 技術指標：外殼由透明亞克力制造組成，清楚的了解內部結構丶 調壓范圍：0-250V任意調節。 |
臺 | 8 |
| 套件配套 |
控制器添加包 一、硬件部分：控制器采用雙核芯八位高性能處理器，主頻24MHz，62K程序存儲器，1280bit數據緩沖器,內置EEPROM；配備2.4英寸彩色液晶顯示屏，分辨率不低于240×320；物理導航健可實現簡單的人機對話；控制器8路六芯RJ12接口設計，端口均滿足數字、模擬輸入輸出，端口具有自我保護功能，任意接插而不損壞；支持外置包括觸碰傳感器、循跡傳感器、光敏傳感器、超聲波測距傳感器、RGB彩燈模塊等多種傳感器模塊，傳感器均采用RJ12接口設計；外置直流電機模塊，內置高性能減速箱，標準RJ12接口。 二、軟件部分：結合圖形化編程與C語言編程一體，界面豐富易懂�？梢赃m用于Windows 7（64bit/32bit）操作系統，具有編程、編譯和下載等功能。圖形化編程只需拖動圖標并關聯好各圖標即可生成C語言，操作方便。C語言編程支持關鍵字高亮，方便讀寫，一目了然。 |
套 | 16 | |
| 33 | 硬幣分揀流程模型 | 可分揀一元、五角、一角硬幣，可改變分揀流程 | 臺 | 8 |
| 34 | 木制書架套件 | 規格：300*100*200mm.. 材料. 高密度板。 | 套 | 16 |
| 35 | 視聽軟件 | 電工丶木工，鉗工丶車工操作指導 | 套 | 1 |
| 36 | 各種螺絲連接模型 | 規格：M8×30、M10×40、M16×60（外六方、內六方、沉頭、圓頭）；連接方式：夾緊連接、對穿連接、雙頭螺釘連接； 連接的類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。 | 臺 | 8 |
| 37 | 電子積工套裝 | 2000多種拼法，有磁控、水控、手控、觸控、遙控、光控、聲控、電控、重力控制、振動控制等10種控制方式，超過56個零件，可以拼七彩風扇、七彩光纖燈、無線遙控?zé)�、迷宮挑戰、重力感應、七彩光纖樹、熒光飛碟等拼法。 | 套 | 8 |
| 38 | 不倒翁原理實驗儀 | 規格：300*200*300mm材料：有機玻璃 | 臺 | 8 |
| 39 | 梁的橫截面形狀與強度關系實驗?zāi)Ｐ?/span> | PVC全手工制作，蘭漆覆蓋，梁柱中包含三個試驗點，分別為三角形、圓形、長方形，在每個試驗點上分別配有掛鉤，在掛鉤處可讓學生試驗每個點的承受力的情況。 | 臺 | 8 |
| 40 | 學生電學電路實驗箱 | 規格：260*260*60mm.實驗內容不少于12種。 | 套 | 16 |
| 2. 通用技術實驗室設備操作室 | ||||
| 1 | 教師演示臺 | 基本規格：2400×700×850（mm）（以學校實際情況為準），鋁木結構。 臺面:采用美國威盛亞防火板貼面，素材25mm優質刨花板。臺身: 采用16mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?ABS專用連接件連接,帶可調底腳；電源插座到位；預留多媒體設備(顯示器,主機,實物展臺,中控、媒體設備)的位置。含主控電源。 | 張 | |
| 2 | 學生操作桌 | 基本規格2400×1200×780mm(以學校實際情況為準)，鋼木結構。①臺面為40mm厚硬實木齒接板材表面涂環保亞光清漆；②桌面鋪設2mm厚水晶防護墊，耐酸堿防腐蝕、耐磨抗污抗沖擊，有效減少噪音污染；③臺身采用鋼木結構，立腿均采用規格不小于40×60mm、金屬型材經噴塑或烤漆處理,含有獨立的分類工具柜,材質16mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械封邊；④桌腳下配橡膠減震墊，嵌入式防水電源插座220V五眼（有安全防護蓋及開關）；⑤0.5m高多孔鋼制活動式防護網。 | 張 | |
| 3 | 學生凳 | 凳面，結實牢固；凳面高450mm；鋼制部件經酸洗、磷化、噴塑處理；凳面靜負荷不小于1600N；。 | 張 | |
| 4 | 邊臺 | 本規格：1200 mm×600 mm×780 mm；臺面采用實木板厚度40mm，臺身鋼木結構。基 | 張 | |
| 5 | 儀器柜 | 1000×500×2000MM ；材質采用鋁朩結構16MM厚環保型三聚氰胺板，截面用優質PVC封邊條機械封邊，上部根據需要設置各種掛鉤，定位掛放工具，便于取用及管理。下部為板式對開門，內設活動隔板層。 | 個 | |
| 6 | 防塵口罩 | 專用口罩 | 個 | |
| 7 | 電子電工工具箱 | 專用配套工具箱34件套，含22種必備常用工具，工具箱內定點定位，方便使用和管理。工具包括：電工膠布，1卷，5mPVC電工膠布；芝麻柄螺絲批，2把，6*100mmPH2# 十字一字各一支；芝麻柄螺絲批，2把，5*75mmPH1#，十字一字各一支；芝麻柄螺絲批，2把，3*150mmPH0# 十字一字各一支；鋼卷尺，1把，3m*12.5mm公制白色涂脂尺帶；吸錫器，1個，鋁塑吸錫泵；剝線鉗，1把，磨齒剝線鉗、剝線經0.6-2.6mm、后面切線功能；刷子，1把，軟毛刷；焊錫絲，1卷，1.0mm FLNX 2.0%；小鋼鋸，1把，配一根鋸條；測電筆，1支，氖管；活動扳手，1把，8”；羊角錘，1把，0.25KG鋼管柄；鋼絲鉗，1把，7”；尖嘴鉗，1把，6"；斜口鉗，1把，7"；數顯萬用表，1臺，T830B數字；精密螺絲批，6把/套，PH00 PH0 -3.0 -2.0 -1.2；電烙鐵，1把，220V50Hz60W；美工刀，1把，單發包膠；烙鐵架，1付，內六角扳手1套。3.4KG | 套 | |
| 8 | 木工工具箱 | 專用配套工具箱20件套，含18種必備常用工具，工具箱內定點定位，方便使用和管理。工具包括：木工鑿子，1把，3/4”；美工刀，1把，包膠；木工銼，1把，8"半圓；剪刀，1把，多用；羊角錘，1把，0.5KG木柄；鳥刨，1把；手推刨，1把；鋼角尺，1把，300mm；螺絲刀，1把，6*125+-鉻釩鋼，芝麻柄；老虎鉗，1把，8"黃黑雙色柄；卷尺，1把，3m*12.5mm；G形夾，1把，3"；有機玻璃鉤刀，1把，鉤刀帶兩把刀片；木工雞尾鋸，1把，錳鋼三面齒，磨齒鋸；木工鉛筆，1支；小水平尺，1把，S93型，塑料，三水泡，45°、90°、180°；墨斗，1個，新型迷你墨斗；磨刀石一塊。4.3KG | 套 | |
| 9 | 金工工具箱 | 專用配套工具箱55件套，含26種必備常用工具，工具箱內定點定位，方便使用和管理。工具包括：鋼絲鉗，1把，7"，45#鋼；尖嘴鉗，1把，6"，45#鋼；鋼直尺，1把，300mm鋼直尺；扁銼刀，1把，200mm尖頭；半圓銼刀，1把，200mm半圓；三角銼，1把，200mm三角；圓銼刀，1把，200mm圓銼；劃針，1把，200mm；劃規，1把，150mm劃規；樣沖，1把，GP100C-2ΦD2mm，L100mm；什錦銼，6件/套（軸承鋼，半圓銼、三角銼、方銼、圓銼、尖頭扁銼、齊頭扁銼）；鉗工錘，1把，300g木柄；圓頭錘，1把，0.45kg木柄圓頭；絲錘、扳牙扳手，12件/套；鋼卷尺，1把，3m*12.5mmABS；兩用扳手，4件/套；內六角扳手，9件/套，1.5-10mm；三叉扳手，1套；螺絲刀，2把，6*100mm+-PH2；螺絲刀，2把，5*75mm+-PH1；活動扳手，1把，8”；鋼絲刷，1把，6排木柄；鋼鋸架，1把，鐵皮活動鋼鋸架；鐵皮剪，1把，8”美式鐵皮剪；自行車鋼絲扳手，1把；三角尺，1把，20*40mm不銹鋼。6.4KG | 套 | |
| 10 | 工作帽 | 藍色卡其布，松緊式，有帽檐（女生用）。 | 頂 | |
| 11 | 套袖 | 藍色卡其布 | 雙 | |
| 12 | 工作服 | 藍色卡其布，長衫，袖口可扣緊。 | 件 | |
| 13 | 防滑手套 | 棉線 | 雙 | |
| 14 | 急救箱 | 藥品：碘酒（25mL）1瓶、紅藥水（25mL）1瓶（、雙氧水（100mL）1瓶品、醫用酒精（100mL）1瓶，醫用棉1包，）、醫用棉球1包原包裝）、無菌紗布（50mm×50mm）1包、膠布（布）1卷、創可貼50張、燙傷藥膏1支藥品，均為保質期內。 | 個 | |
| 15 | 加工區滅火器 | MT3二氧化碳滅火器；4公斤；滅火劑量：3±0.08；有效噴射時間：≥8；有效噴射距離：≥1.5；使用溫度(℃)：-20~55；滅火級別 (B)：3。 | 臺 | |
| 16 | 小型車床 | 最大工件加工長度不得小13mm ；帶安全防護罩，防護罩打開時有自動停機功能 ；含標準附件、11件套車刀、尾座夾頭、活頂尖、工具及培訓；可加工45號鋼以內的材料。 | 臺 | |
| 17 | 小型鉆銑床 | 技術參數：最大鉆孔能力：13mm；最大端面銑能力：16mm；最大表面銑能力：30mm ；主軸箱行程（Z軸）：180mm；橫向行程(X軸)：100mm ；縱向行程（Y軸）：100mm；主軸轉速（無級調速）：髙速100～2500轉/分；低速100～1100轉/分；立柱可傾斜角度：左右各45度；T型槽尺寸１２mm；電機輸出功率：350W，帶銑刀、工具等配件 | 臺 | |
| 18 | 教學金屬微型鋸床 |
特點：1、所有機械部分全部采用金屬結構，如主軸箱，中間塊，線鋸箱底座，線鋸箱，線鋸臺,連接塊等都采用全金屬結構,結構件和結構件之間利用2個梯形槽對接，用金屬梯形連接塊； 2、電機內置散熱風扇達到延長壽命和增加馬力 ； 3、電機主軸皮帶輪和被動輪全部為金屬結構； 4、主軸箱和電機箱為一體設計，電機可以前后移動調整皮帶松緊。 5、經過特殊設計,安全不傷手,就算鋸齒碰到皮膚,也只會引起輕微的振動,不會割傷。 6、可以直線,曲線任意切割。 技術參數： 1、馬達轉速：20000轉/分鐘。 2、輸入電壓/電流/功率：24VDC/2.5A/60W。 3、工作臺面積：120mm x 120mm。 4、線鋸加工最大的切鋸深度硬木為 4mm、三夾板為7mm、軟木為18mm、薄鋁片為0.5mm、有機玻璃為2mm。 5、變壓器具有過電流，過壓，過熱保護。 |
臺 | |
| 19 | 教學金屬微型車床 |
特點：1、所有機械部分全部采用金屬結構，結構件和結構件之間利用2個梯形槽對接，用金屬梯形連接塊； 2、電機內置散熱風扇達到延長壽命和增加馬力 ； 3、電機主軸皮帶輪和被動輪全部為金屬結構； 4、主軸箱和電機箱為一體設計，電機可以前后移動調整皮帶松緊。 技術參數： 1、馬達轉速：20000轉/分鐘。 2、輸入電壓/電流/功率：24VDC/2.5A/60W。 3、加工材料最大直徑：45mm。 4、加工材料長度：135mm。 5、加工材料：木材、工程塑料、軟金屬(鋁、銅等)。 6. 變壓器具有過電流，過壓，過熱保護。 5、加工材料：木質塑料,軟金屬(鋁,銅等)，有機玻璃，塑膠等。 |
臺 | |
| 20 | 教學金屬微型鑼床 |
。鑼床特點： 特點：1、所有機械部分全部采用金屬結構，結構件和結構件之間利用2個梯形槽對接，用金屬梯形連接塊； 2、電機內置散熱風扇達到延長壽命和增加馬力 ； 3、電機主軸皮帶輪和被動輪全部為金屬結構； 4、主軸箱和電機箱為一體設計，電機可以前后移動調整皮帶松緊。 技術參數： 1、馬達轉速：20000轉/分鐘。 2、輸入電壓/電流/功率：24VDC/2.5A/60W。 3、加工材料最大直徑：45mm。 4、加工材料長度：135mm。 5、加工材料：木材、工程塑料、軟金屬(鋁、 |
臺 | |
| 21 | 教學金屬微型鉆床 |
特點：1、所有機械部分全部采用金屬結構，結構件和結構件之間利用2個梯形槽對接，用金屬梯形連接塊； 2、電機內置散熱風扇達到延長壽命和增加馬力 ； 3、電機主軸皮帶輪和被動輪全部為金屬結構； 4、主軸箱和電機箱為一體設計，電機可以前后移動調整皮帶松緊。 適用加工：木料，軟金屬（銅，鋁等），有機玻璃 ，塑膠等。 技術指標： 1、馬達轉速：20000轉/分鐘 2、輸入電壓/電流/功率/：24VDC/2.5A/60W 3、滑塊行程：30~50mm 4、夾頭：1-6mm 5、虎鉗的夾持尺寸：25~35mm 6、加工材料：木質塑料,軟金屬(鋁,銅等) |
臺 | |
| 22 | 教學金屬微型銑床 |
特點：1、所有機械部分全部采用金屬結構，結構件和結構件之間利用2個梯形槽對接，用金屬梯形連接塊； 2、電機內置散熱風扇達到延長壽命和增加馬力 ； 3、電機主軸皮帶輪和被動輪全部為金屬結構； 4、主軸箱和電機箱為一體設計，電機可以前后移動調整皮帶松緊。 5、銑床用的刀具是銑刀，銑刀的側面和前面都是刀刃，有一定的危險性，所以一定要在專業人士的指導下使用。 適用加工：木料，軟金屬（銅，鋁等），有機玻璃 ，塑膠等 技術指標： 1、馬達轉速：20000轉/分鐘； 2、輸入電壓/電流/功率/：24VDC/2.5A/60W； 3、滑塊行程：30～50mm； 4、夾頭：1-6mm； 5、虎鉗的夾持尺寸：25～35mm； |
臺 | |
| 23 | 教學金屬微型磨床 |
特點：1、所有機械部分全部采用金屬結構，結構件和結構件之間利用2個梯形槽對接，用金屬梯形連接塊； 2、電機內置散熱風扇達到延長壽命和增加馬力 ； 3、電機主軸皮帶輪和被動輪全部為金屬結構； 4、主軸箱和電機箱為一體設計，電機可以前后移動調整皮帶松緊。 5.可以用來拋光、打磨,也可以手持進行各種角度研磨。 6.中心高25mm，砂紙粒度一般為100＃，可根據不同的工件 及加工表面要求選擇砂紙。 技術參數： 1、馬達轉速：20000轉/分鐘。 2、輸入電壓/電流/功率：24VDC/2.5A/60W。 3、工作桌面積：123 x 100mm。 4、加工材料：木材、工程塑料、軟金屬(鋁、銅等)。 5. 變壓器具有過電流，過壓，過熱保護 |
臺 | |
| 24 | 塑料彎曲機 | 加熱長度：800mm加熱寬度：5mm～15mm/加熱方式：紅外線 功率：350W/體積：680mm×160mm×100mm/重量：5.0kg | 臺 | |
| 25 | 小型臺鉆 | 最大鉆孔直徑13mm，含各種鉆頭；具有安全防護功能。 | 臺 | |
| 26 | 小型砂輪機 | 砂輪外徑125mm，厚度16mm；帶透明防護罩2 | 臺 | |
| 27 | 小型砂帶機 | 交流220V，50HZ；電機功率約400W，帶吸塵功能。 | 臺 | |
| 28 | 電熱絲切割器 |
額定電壓：交流220V，50Hz； 可進行任意曲線的造型切割 |
臺 | |
| 29 | 手電鋸 | 電圓鋸，鋸片直徑不大于Φ110mm，符合 | 臺 | |
| 30 | 塑料焊槍 | 熱風型，220V，可調溫，三線插頭，安全符合國家標準 | 臺 | |
| 31 | 手電鉆 | 交、直流各-.鉆頭直徑最大10mm，符 | 臺 | |
| 32 | 臺虎鉗 | 可旋轉；鉗口寬不小于mm125 | 臺 | |
| 33 | 操作平臺 | 300*400mm | 臺 | |
| 34 | 手推刨 | 250mm長刨，符合行業標準 | ||
| 35 | 萬能角度尺 | 0～320°，精度2＇， | 把 | |
| 36 | 游標卡尺 | 0.02mm，0～150mm， | 把 | |
| 37 | 外徑千分尺 | 0～25mm， | 把 | |
| 38 | 高度游標卡尺 | 300mm，0.02mm | 把 | |
| 39 | 激光雕刻機 |
激光功率： 50W 激光器類型：CO2封離式玻璃管激光器，水冷，80.6 μm 有效幅面：600*400 雕刻掃描速度：25-30000mm/min 最大切割速度：10000mm/min 激光能量控制：實時可調 最小形成文字：漢字2.0mm*2.0mm，英文1.0mm*1.0mm 平臺是否升降：是平臺升降高度：230mm 最大掃描精度：2500DPI 支持圖形格式：DST、PLT、BMP、DXF、AI 支持軟件：CORELDRAW、PHOTOSHOP、AUTOCAD，ILLUSTRATOR 分色切割：有冷卻方式：水冷 分色切割外形尺寸：1040*720*630 總功率：800W 電力要求：220V/50HZ 控制系統:BY控制系統 控制軟件：laser BY 文件傳輸方式：U盤或網線,無線 保修期：整機一年，激光器半年 售后響應時間：24小時內 軟件升級:免費 適用材料：雙色板、有機玻璃、玻璃、木板、紙張、皮革、橡皮、大理石等 |
臺 | |
| 3.通用技術實驗室設備準備室 | ||||
| 1 | 準備臺 | 規格：2400×1200×850（mm），鋁木結構。 臺面:采用美國威盛亞防火板貼面，素材25mm優質刨花板。臺身: 采用16mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?ABS專用連接件連接,帶可調底腳；；。所用板材應符合國家E1級標準。 | 張 | |
| 2 | 儀器柜 | 1000×500×2000MM ；材質采用鋁本結構.16MM厚環保型三聚氰胺板，截面用優質PVC封邊條機械封邊，上部根據需要設置各種掛鉤，定位掛放工具，便于取用及管理。下部為板式對開門，內設活動隔板層。 | 個 | |
| 3 | 儀器小車 | 采用鋼板制作，萬向滾輪，雙層物架。 | 輛 | |
| 4 | 材料架 | 規格：1500*500*2000mm，材料架用金屬型材制作，開放式設計，可拆卸，設活動隔板，便于器材的取用和管理； | 個 | |
| 5 | 繪圖紙A | 3# | 張 | |
| 6 | 繪圖紙B | 4# | 張 | |
| 7 | 坐標紙A | A3 | 張 | |
| 8 | 坐標紙B | A4 | 張 | |
| 9 | 紅色記號筆 | 普通 | 只 | |
| 10 | 藍色記號筆 | 普通 | 只 | |
| 11 | 釘子 | 1存 | kg | |
| 12 | 鋼鋸條 | 粗齒，細齒、（各一盒） | 盒 | |
| 13 | 美工刀刀片 | 小號 | 盒 | |
| 14 | 木砂紙 | 0#～2#各種，符合行業標準。 | 張 | |
| 15 | 膠水 | 502膠，橡膠型白得膠各1。 | 套 | |
| 16 | 棉線 | 普通 | 卷 | |
| 17 | 五合板 | 規格400X200mm標準 | 張 | |
| 18 | 三合板 | 規格400X200mm標準 | 張 | |
| 19 | 鍍鋅鐵皮 | 0.1～02 mm厚 | 張 | |
| 20 | 鐵板 | 規格400X200mm | 張 | |
| 21 | 鋁板 | 普通0.1mm150*200mm | 張 | |
| 22 | 有機玻璃板 | 規格400X200mm | 張 | |
| 23 | 帶螺絲帽的螺絲 | M3×20（mm），M4×20（mm），M5×20（mm）各1/3。 | 套 | |
| 24 | 塑料棒 | Φ5mm，長約400mm； | 條 | |
| 25 | 木各 | 規格20X20X400mm | 條 | |
| 26 | PVC軟片 | 規格400X200mm | 片 | |
| 27 | KD板 | 規格400X200mm | 片 | |
| 28 | 綜合布線 | 電線丶壓線板，主控電源 | 套 | |
